Przyczepa kablowa regulowana 10 000 kg - 80 km/h

Dostępność: tymczasowo niedostępny

Wysyłka w: produkcja 120 dni

Na magazynie: 0

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Cena: 642 060,00 zł 522000.00

zawiera 23.00% VAT, bez kosztów dostawy

Cena netto: 522 000,00 zł

bez 23.00% VAT i kosztów dostawy

ilość szt.

towar niedostępny

dodaj do przechowalni

Producent:

Kod produktu: 73736

Opis

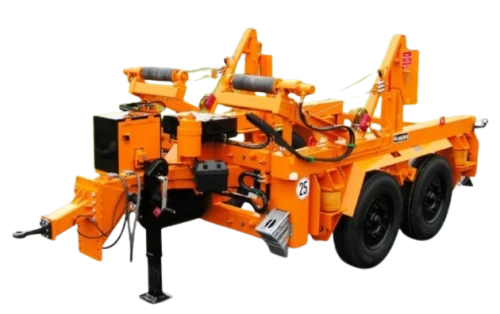

Przyczepa kablowa typu KH 130 MHT

Model 73736
szerokość regulowana hydraulicznie

Dane techniczne:

ładowność:                                       ok. 10.000 kg przy 80 km/h ok. 13.000 kg przy 25 km/h
pusta waga:                                     ok. 4.000 kg
dopuszczalna masa całkowita:       ok. 14.000 kg

max. średnica bębna:                      ok. 3.600 mm
min. średnica bębna:                       ok. 3.000 mm

max. szerokość bębna:                   ok. 1.640 – 2.140 – 2.440 mm
szerokość załadunkowa:                 ok. 1.790 – 2.290 – 2.590 mm

średnica osi bębna-Ø                      ok. 95 mm

długość całkowita:                           ok. 6.500 mm
szerokość całkowita:                       ok. 2.510 – 3.010 – 3.310 mm
wysokość całkowita:                        ok. 2.450 mm
rozmiar opon:                                   11 R 22,5
oko holownicze:                               50 mm (DIN-typ pierścienia) Wysokość zaczepu holowniczego
w pozycji poziomej:                         approx. 1.000 mm
tylne światła:                                    24 V D.C.
malowanie:                                      RAL 2000, pomarańcz

Przyczepa została specjalnie zaprojektowana do obsługi większych bębnów używanych w pracach związanych z instalacją kabli podziemnych. Bęben jest podnoszony za pomocą hydraulicznej pompy napędzanej silnikiem. Pompa aktywuje zarówno lewy, jak i prawy rampę załadunkową.
Po podniesieniu bębna na odpowiednią wysokość, ramiona można zablokować. Gdy zajdzie potrzeba obniżenia bębna, można to zrobić poprzez kontrolowane zwolnienie hydrauliki. Podstawowa konstrukcja przyczepy składa się z U-kształtnej stalowej ramy z zaczepem holowniczym umieszczonym na środku. Przyczepa jest wyposażona w regulowany wysokościowo zaczep holowniczy (około 580 – 1.150 mm) oraz zaczep DIN o średnicy wewnętrznej 50 mm.
Solidny stojak zapewnia stabilne ustawienie przyczepy, gdy nie jest podłączona do pojazdu holującego. Cztery końce osi są rozmieszczone w układzie tandemowym i zamocowane w ramionach zawieszenia z jednostkami sprężyn powietrznych. Podwozie przyczepy posiada podwójny system hamulców pneumatycznych z systemem ALB (automatyczne hamowanie przy obciążeniu) i ABS (system zapobiegający blokowaniu kół). Tylne dwa cylindry hamulcowe są sprężynowo ładowane.
Przyczepa do kabli jest produkowana i projektowana zgodnie z najnowszymi standardami. Wszystkie nasze przyczepy do bębnów kablowych są oznaczone znakiem CE i są dostarczane w pełni wyposażone w pakiet oświetleniowy, co pozwala na ich użycie w obrębie EWG.
Przyczepa jest spawana ze stali, a wszystkie stalowe elementy są piaskowane i fosforowane. Zastosowanie podkładu cynkowo-chromowego oraz wykończenia w wysokiej jakości kolorze pomarańczowym RAL 2000 zapewnia jak najdłuższą żywotność.

Szerokość przyczepy można regulować hydraulicznie. Można wybrać trzy różne szerokości, co umożliwia transport bębnów o szerokości przekraczającej standardowe wymiary.

Przyczepa jest wyposażona w hydrauliczny napęd bębna. Po lewej i prawej stronie ramy przyczepy zamontowany jest stabilny układ rolek ciernych. Rolki są dociskane do obrzeży bębna za pomocą dwóch odpowiednich ręcznych wyciągarek stalowych linowych.
Bęben jest napędzany przez dwa silniki hydrauliczne, które czerpią moc hydrauliczną z zamontowanej na pokładzie jednostki zasilającej napędzanej silnikiem. Prędkość obrotowa napędu bębna może być płynnie regulowana w obu kierunkach. Maksymalna prędkość osiąga około 60 m/min na obrzeżu bębna.

Dwie osie bębna, które są potrzebne, gdy przyczepa bębnowa została dostosowana do innej szerokości, są przechowywane w lewym i prawym tylnym ramieniu przyczepy. Wszystkie osie bębna są wyposażone w łożyska ślizgowe oraz smarowniki.

Nr zamówienia.: 73736
